O diagrama de causa e efeito foi desenvolvido para representar a relação entre o "efeito" e todas as possibilidades de 'causa' que podem contribuir para esse efeito. Também conhecido como diagrama de Ishikawa, foi desenvolvido por Kaoru Ishikawa, da Universidade de Tóquio, em 1943, onde a utilizou para explicar para o grupo de engenheiros da Kawasaki Steel Works como vários fatores podem ser ordenados e relacionados. Porém, somente em 1962, J. M. Juran no QC Handbook "batizou" este diagrama como sendo diagrama de Ishikawa

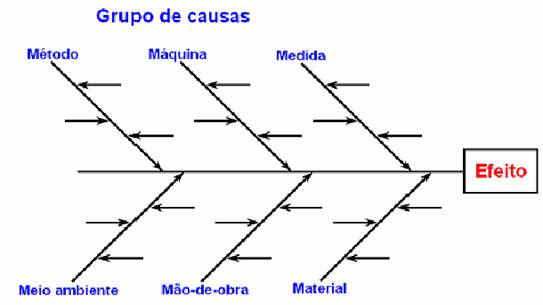

É desenhado para ilustrar claramente as várias causas que afetam um processo, por classificação e relação das causas. Para cada efeito existem seguramente, inúmeras causas dentro de categorias como as 6 M’s: método, mão-de-obra, matéria-prima máquinas, mensuração e meio ambiente. Nas áreas de serviços e processos transacionais utilizam-se como categorias básicas: procedimentos, pessoas, ponto, políticas, medição e meio ambiente
